濟南某中學空氣源熱泵采暖費用15.12元/㎡，供熱面積12670㎡！
▊ 一、項目概況

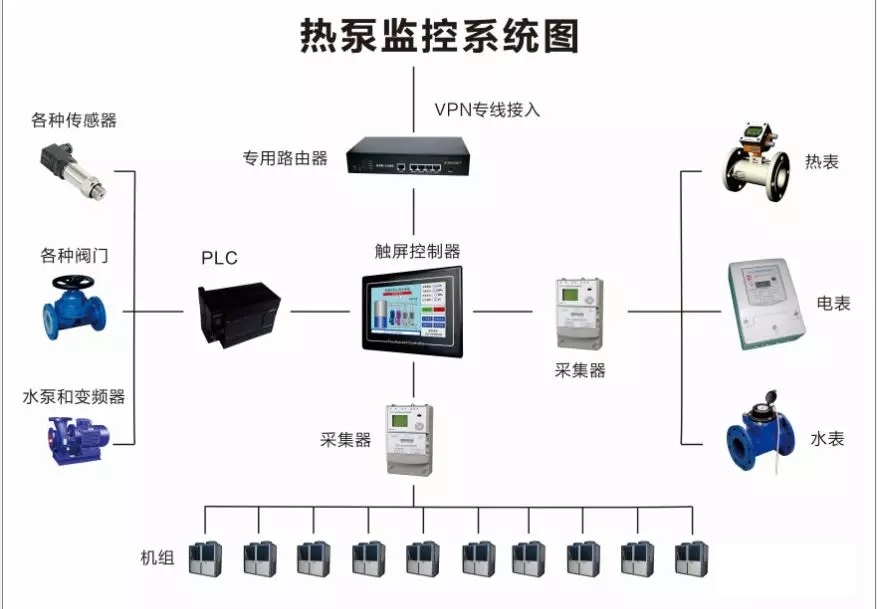

本項目為濟南某中學空氣源熱泵供熱工程，由于本項目周邊市政供熱管網能力不足，需要建立清潔能源滿足用戶的用熱需求。項目為既有建筑，供熱范圍包括3棟教學樓，供熱面積12670㎡，2棟宿舍樓供熱面積5700㎡，建筑物建于90年代前后，屬于非節能建筑，供暖前需要采取建筑節能改造措施。項目采暖熱指標按照節能改造后選取，教學樓采暖熱指標取45W/㎡,宿舍樓取35W/㎡，系統采用智能集中控制方案，保證機組運行的穩定性和節能效果。
▊ 二、設計依據
《城鎮供熱管網設計規范》(CJJ34-2010)
《城鎮直埋熱水管道技術工程》CJJ/T81-2013
《城鎮供熱管網工程施工及驗收規范》CJJ28-2014
《供熱計量技術規程》JCJ173-2009
《山東省城市住宅集中供熱分戶熱計量系統設計暫行技術規定》魯建發【2001】71號
《居住建筑節能設計標準》(DBJ14-037-2012)
《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
▊ 三、氣候參數
濟南市歷年氣候
注：因采暖需求的時間原因，只選取了部分月份的數據。
序號
項 目
參數
1
年平均溫度（℃）
14.7
2
室外計算（干球）溫度（℃）
冬季
采暖
－7
夏季
空調
27.5
3
最熱月平均溫度（℃）
26.2
最冷月平均溫度（℃）
-0.4
4
極限最低溫度（℃）
-14.9
▊ 四、主要技術參數
(一)設計氣候參數
(二)低溫空氣源熱泵采暖機組詳細技術參數
產品型號
名義2額定制熱量
106500W
電源
380V 3N～50Hz
名義2額定消耗功率
24000W
最大消耗功率
36000W
名義2額定工作電流
38.5A
最大工作電流
58A
名義2工況
干求溫度20℃ 濕球溫度15℃
額定出水溫度
55℃
最大消耗功率
36000W
循環水流量
22m3/h
最大工作電流
58A
名義1額定制熱量
83500W
額定出水溫度
55℃
名義1額定消耗功率
22500W
外形尺寸（長×寬×高）
2200×1200×2250（mm)
名義1額定工作電流
35A
充注量
R22 (10×3）kg
名義1工況
干求溫度7℃ 濕球溫度6℃
額定出水溫度
55℃
▊五、機組數量選型
我方根據學校方的要求，考慮到設備的初始投資及同時入住率，因?yàn)榘凑战ㄖ娣e計算，實際采暖面積是建筑面積的90%左右，同時入住率80%左右，濟南地區的歷年最低氣溫為-12℃左右，因此，我方按照學校方的要求按照-5.3℃的工況配置我們的超低溫空氣源熱泵機組即可，我方的空氣源熱泵機組的工作環境范圍為-25℃～43℃，完全能夠滿足貴方的要求，機組在-5.3℃的環境工況下的國家級檢測院測試的制熱量為69.827KW,因此機組的臺數的配置計算如下：
N=Q÷q=(540+210)kW÷69.827KW=11臺
根據要求配置11臺超低溫空氣源熱泵機組，在-5.3℃的工況下啟動11臺機組，完全能夠滿足貴方的要求。在環境溫度-5.3℃的時候，我方的空氣源熱泵的流量為Q=0.86×Q/Δt=0.86×750kW/10℃=55.47m3/h。

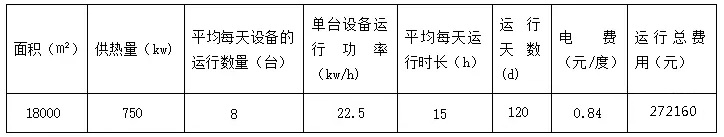

▊ 六、運行費用分析
根據項目的特點，空氣源熱泵在整個采暖季平均每天運行15個小時的時候，開啟的臺數大約為8臺左右。
由以上的數據可知：每平方的采暖費用為272160元/18000㎡=15.12元/㎡
