鎮江空氣源熱泵FCH地面調溫冷暖系統體驗店設計施工總結

  項目名稱：江蘇省鎮江市空氣源熱泵地面調溫冷暖系統

  項目地址：江蘇省鎮江市

  項目工期：2018.8.1---2018.8.7

  項目概述：該項目為平層，空調面積共106㎡。

  設計概況

  1. 主機的選擇

  按照120W/㎡的冷指標估算值計算。

  總冷負荷 = 面積 * 冷指標

  12.72 kW = 87 ㎡ *120W/㎡ /1000 kW

  主機按照計算所得的總冷負荷值根據主機樣冊選取主機，根據樣冊選取雅凱的主機。

  2.風機盤管的選擇

  風機盤管按照風量選取。

  風量 = 面積 * 層高 * 換氣次數

  106㎡ * 3 m * 10次/h= 3180m3/h。

  共選取4臺風盤：FP-68兩臺，F(xiàn)P-85 一臺，F(xiàn)P-102一臺。

  3.地暖設計

  項目采用地面調溫專用模塊，10mm地暖管，管間距為50mm，每路管長為70—80米之間，每路4.2㎡。項目實鋪面積78㎡，設計為6路分集水器，一分三接頭。

  4.系統控制

  系統采用氣候補償技術加室內溫度修正技術，實時根據露點變水溫的技術。通過控制器配合泵站，自動控制末端的供水溫度，實現系統冷熱量按需求供給。從而實現節能。確保了夏季地面不結露。

  安裝概況

  地暖施工：

  1. 鋪設擠塑板

  2. 鋪設加厚反射膜及邊角保溫條

  3. 鋪地暖模塊

  4. 鋪設地暖管

  5. 地暖管排氣、試壓檢驗

  6. 回填

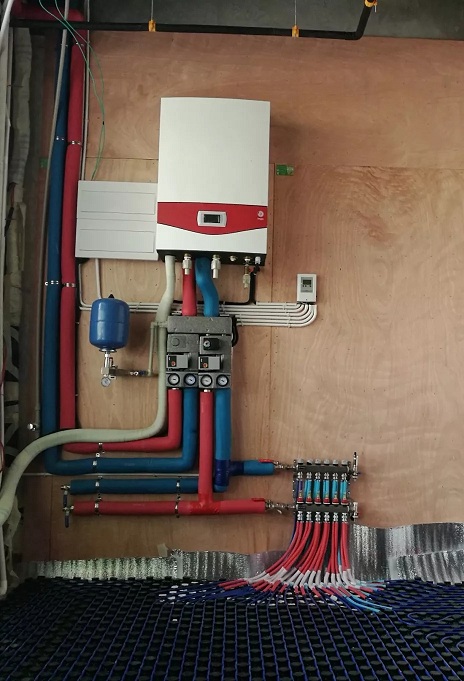

  施工圖片實拍：

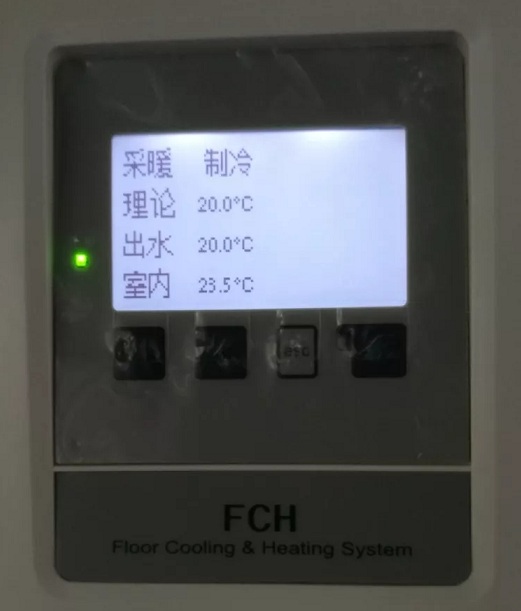

  系統調試

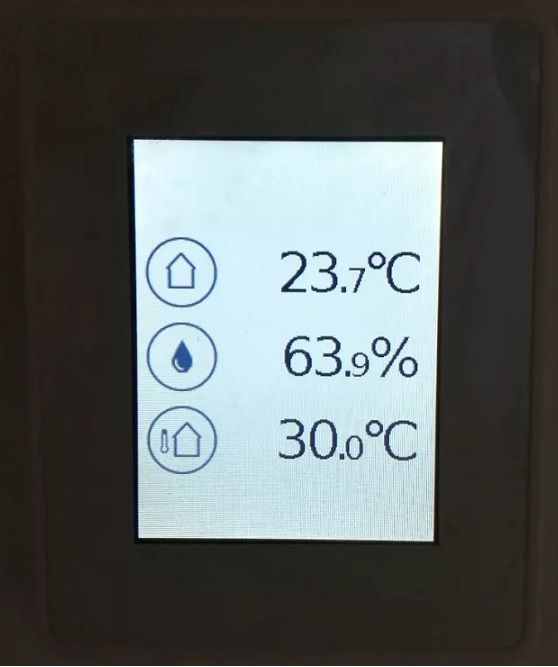

  調試效果

  系統展示

  FCH系統特點：

  系統采用空氣源熱泵風機盤管地暖兩聯供，冬季可單獨開啟風機盤管制熱或地暖，室內恒溫在20°以上。夏季可開啟風機盤管單獨制冷或風機盤管與地暖同時制冷，室內恒溫26°以下。泵站的混水中心精確調節混水比例，夏季地板輻射可控制地暖管供水18℃左右，回水22℃左右，實現地暖“大流量，小溫差”的理想效果。風盤供水7℃，回水12℃，下供上回，增強換熱效果。冬季用地板輻射采暖，供水溫度在35—45℃之間，不大于60°，防止損壞地暖管影響壽命。低溫供水有利于延長地暖管的使用年限和室內地板溫度的均勻性提高舒適度。
