10000㎡學校宿舍空氣能熱水工程解決方案

魯禹空氣能熱水工程學校熱水解決方案

  1. 熱水主機選型

  選用鑫魯禹空氣能熱泵熱水機LYK60RD 2臺(每臺的輸入功率是18.6kw)，20立方米的保溫不銹鋼水箱 1臺，熱泵加熱循環水泵 流量18噸/小時，揚程10米， 2臺(一用一備)(附件1)。

  2. 熱水的運行費用

  自來水的水溫按15℃計算，20噸水從15℃加熱到50℃需要的熱量為：

  Q=20*(50-15)*1.163=814kwh

  機組冬季產50℃熱水的能效比為1：2.5，電價按0.5元/kwh計算。

  因此，冬季每天的運行費用為：(814/2.5)*0.5=163元，相當于每噸熱水的加熱費用是8.14元。即每個學生的洗浴加熱費用是0.408元(4角1分)。

  冬季機組平均每天工作時間為814/(18.6*2*2.5)=8.75小時。

  其他季節機組的綜合能效比為1：4，每天的運行費用為814/4*0.5=102元，相當于每噸熱水的加熱費用是5.1元。即每個學生的洗浴加熱費用是0.26元(2角6分)。

  其他季節機組平均每天工作時間為814/(18.6*2*4)=5.5小時

  1、參考標準及設計參數

  ▲ 設計依據(標準)：

  u GB/T18713—2002《熱泵供熱系統設計、安裝及工程驗收技術規范》

  u GB/T6424—1997《空氣源熱泵技術條件》

  u GB/T4271—2000《空氣源熱泵性能實驗方法》

  u GB/T15513—1995《空氣源熱泵的評價方法》

  u GB50176-93《民用建筑熱工設計規范》

  u JGJ26-95《民用建筑節能設計標準(采暖居住建筑部分)》

  u QB/T15816—2004《熱泵系統安裝標準》

  u GBJ9—87《建筑荷載規范》

  ▲ 設計參數：

  u 設計溫度：室內溫度在冬季18℃~20℃;夏季24-26℃。

  u 機組工作最低環境溫度-25℃。

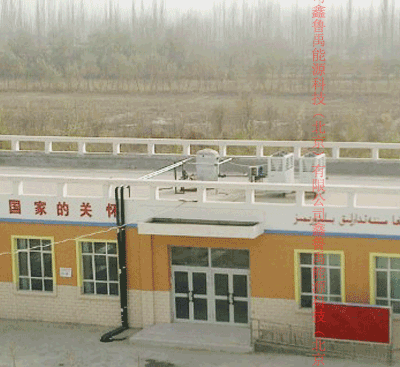

學校宿舍空氣源熱泵熱水工程現場實拍：
