案例分享：杭州某別墅空氣源熱泵三聯供系統

  一、項目背景

  浙江杭州地區屬于夏熱冬冷地區，氣候特征是夏季悶熱，7月份平均地區氣溫25℃～30℃，年日平均氣溫大于25℃的天數為40～100天;冬季濕冷，1月平均氣溫0℃～10℃，年日平均氣溫小于5℃的天數為0～90天。氣溫的日較差較小，年降雨量大，日照偏小。這個地區的氣候特點非常適合于應用空氣源熱泵。

  該案例獨棟別墅，總共四層，經初步統計建筑空調面積185m2，建筑地暖面積200m2。對其進行中央空調、地板采暖、生活熱水系統集成的設計。

  二、方案設計

  客戶要求對其住宅進行中央空調、地板采暖、生活熱水系統集成的設計。因考慮到整個項目的經濟性，采用目前系統最穩定、最節能的空氣源熱泵中央空調系統。

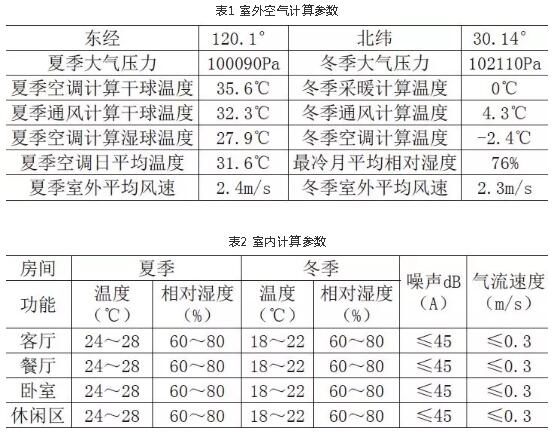

  1、負荷計算

  冷負荷由人體、燈光、設備、食物等冷負荷和外圍護結構(外墻、外窗和外門)及內圍護結構(內墻、內窗、內門和樓板等)的得熱組成;經負荷計算及規范，參照本地的設計經驗，別墅建筑的空調冷負荷設計指標為180W/m2～220W/m2。

  熱負荷由外圍護結構和內圍護結構的基本耗熱量及其附加耗熱量和冷空氣滲透耗熱量組成;冬季供暖的室內設計溫度設為20℃，經負荷計算及規范，參照本地經驗，別墅建筑的供暖熱負荷設計指標為140W/m2，符合要求。

  本項目負荷情況綜述：空調設計制冷負荷為32kW，取同時使用系數60%，即19.2kW。

  主設備選型：空調、地暖、熱水設備選擇空氣源熱泵空調機組;三聯供主機外機型號為AVH-48V1DB/O(1臺)、AVH-24V1DB/O(1臺)。

  總制冷量：19.2kW;總制熱量：29.4kW。

  內機型號為：AVH-100V1D(1臺);多功能生活熱水水箱(1臺)。

  機組運行模式：AVH-48V1DB/O型一臺，AVH-24V1DB/O型一臺，總計兩臺空氣源熱泵機組，其中一臺10kW的機組模式優先提供全年24h生活熱水、水溫最高55℃;在極端天氣下配合輔助地暖主機運行，實現穩定運行和節能補償效果。

  2、方案描述

  本設計方案采用節能舒適型分戶供暖制冷系統，包括夏季中央空調、冬季地板采暖、一年四季生活熱水的三聯供系統，為客戶打造五星級舒適家。

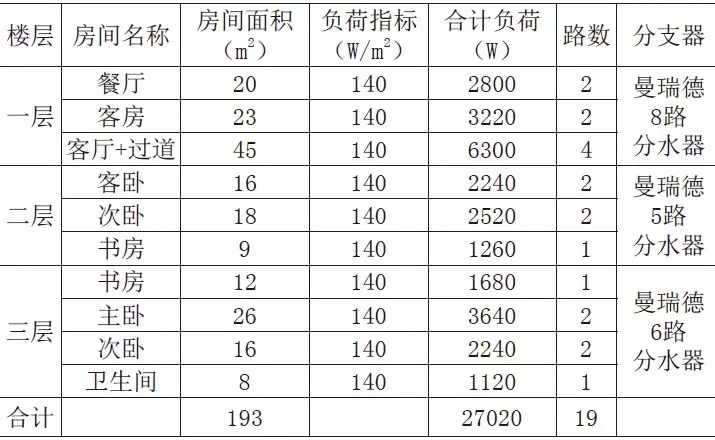

  表3 地暖系統配置說明

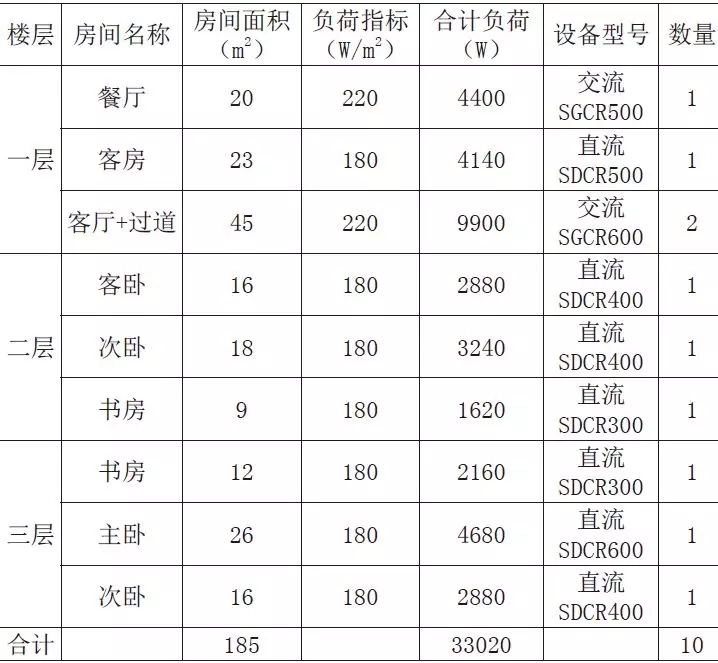

  表4 空調+生活熱水系統配置說明

  地板采暖室內溫度均勻，無吹風感，倍感舒適。而且無論室外如何寒冷，都能保證室內熱量充足，溫暖如春。

  夏季采用家庭集中空調系統，制冷時，控制主機通過冷熱水管連接多個末端出風口，將冷氣送到不同區域，來實現室內空氣調節。水空調制冷更柔和，更舒適，覆蓋面廣、均勻，不會得所謂的“空調病”。

  365天一鍵式即開即熱循環水，凈化后的自來水經過盤管變成熱水，可以直接飲用、刷牙洗臉、做飯、洗浴。

  三、安裝工藝

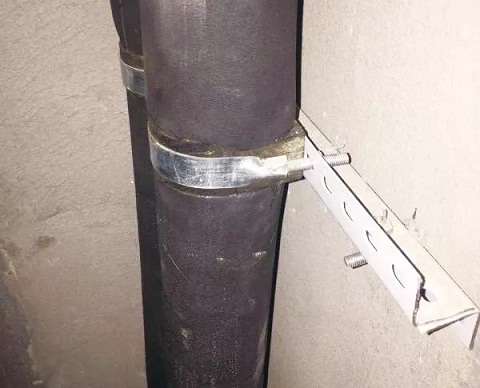

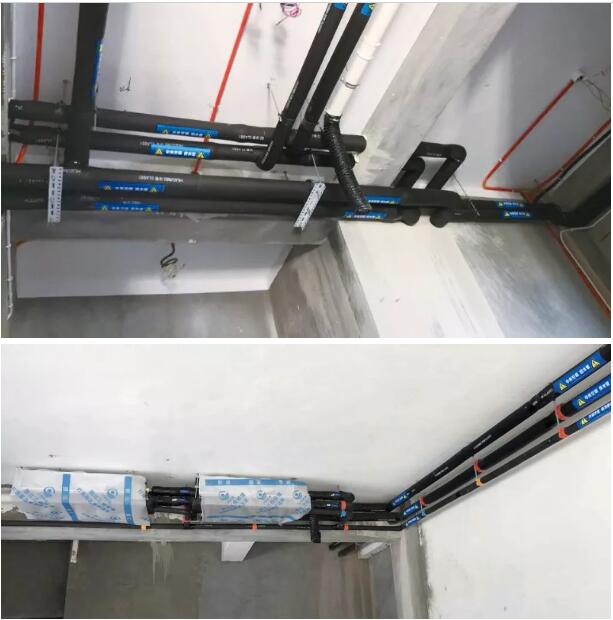

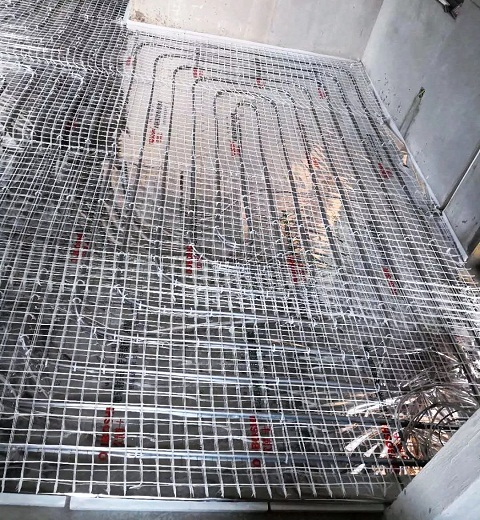

  工程公司在施工過程中嚴格、合理、精確施工，嚴格按照熱安裝規范進行安裝，確保在用戶的后續使用中充分體現歐標理念。施工工藝圖如下。

  四、運行情況

  1、運行機制

  整個系統由室外主機+中央空調末端+地暖末端+生活熱水水箱組成。通過內機進行熱量轉換，整個系統用保溫管路連接，由中央控制系統控制。

  2、高效節能

  空氣源熱泵的最新技術是直流變頻技術，把直流變頻技術應用到極致的就是多機頭配置，本方案就是三個10kW的配置，三個壓縮機。因為系統精準節能，如果室內末端同開率低，戶外不是極端天氣，一般系統不會三個壓縮機同時運轉。

  3、運行穩定

  春秋兩季大系統停掉，生活熱水由10kW的壓縮機單獨提供。夏天戶外溫度較高情況下，輔助整個系統制冷;冬天天氣溫度特別低的情況下，輔助整個系統制熱。

  4、運行費用

  一個采暖季(三個月)的運行費用是7000元左右;一整年平均月運行費用是1000元。相對于燃?xì)夤┡�，冬季可�?jié)能50%;相對于其他品牌的定頻空調或單機頭空調，可節能20%～30%。
