超低溫空氣源熱泵地暖+中央空調兩聯供系統13個實操小經驗
在制熱的同時可以制冷，這是超低溫空氣源熱泵采暖相較于其他采暖方式的明顯的優勢。這在對采暖和制冷都有需求長江流域地區來說，是一個非常好的市場營銷突破口。而且，相對于利潤微薄的熱水領域來說，冷暖項目的利潤空間更大，因此現在越來越多的經銷商投入到冷暖兩聯供市場。
但是，兩聯供在設計和安裝上要求更高，也更容易犯錯，稍有失誤就會帶來不可估量的損失。為此，兩聯供系統設計和安裝上頗有心得的經銷商劉顯濤老師，跟大家分享了他的實戰經驗，并整理成文字，供大家學習。
經驗一：末端盡量不要用暖氣片
家裝兩聯供系統，末端一般使用地暖加風機盤管的形式，有些用戶受各方面條件的限制，也有裝暖氣片或落地風盤的形式。但是，根據我個人的經驗，能做地暖的盡量不要做成暖氣片，否則后期費用會翻倍。
當然，如果用戶家地板已經鋪裝好的，那么我建議可以做落地風盤，比暖氣片好一些。因?yàn)榕瘹馄谝惶济娣e，第二熱效率也比較低，如果非要使用暖氣片的話，按照壁掛爐和暖氣片的配比，暖氣片數量要乘以2，而且要使用銅鋁復合暖氣片或?qū)Ｓ玫牡蜏嘏瘹馄?/span>
經驗二：盡量使用閉式一次系統
根據我這幾年的經驗以及請教各位專家，家裝的小型兩聯供系統盡量使用閉式的一次系統，但是一定要配緩沖水箱。原因：一次系統較二次系統簡單，安裝方便，閉式系統可以使用屏蔽泵，以減小水泵功率，降低噪音和能耗，另外少一臺泵，可減少好幾個故障點。
經驗三：家裝領域三聯供少涉及
根據我的了解，身邊的一些朋友經銷商或客戶這幾年安裝空氣源兩聯供或三聯供的情況來看，大部分的三聯供系統兩年以后故障率比較高，最多用上五年左右就報廢了。我知道的大部分用上兩年報廢的都很正常。目前，三聯供系統技術比較成熟的產品非常少，我了解的很多空氣源三聯供系統運用到實際，家裝系統中還是比較少的。
本微編輯注明：三聯供目前的制冷系統設計方面原理性是沒問題的，關鍵是控制系統還需要不斷完善，因?yàn)檫@個要經過實踐的檢驗。因?yàn)楦髂Ｊ较虑袚Q的系統控制困難，冷媒平衡等確實是個難題，實驗室測試沒問題，但實際使用情況變化較多，控制系統設計時很難把所有情況都考慮到。只有通過不斷的破壞性實驗尋找各類問題，再通過控制系統去改。
另外，我覺得叫三聯供的系統也很多(我至少見過多種系統設計，有些純粹胡扯)，看怎么設計。現在市場上最多的三聯供指的是熱回收式的三聯供，一般熱水換熱器都是套管式的結構，抗腐蝕和抗結垢的能力和一般的熱水機區別不太大。
一般來說，三聯供裝起來不怎么節省成本。比如戶式用水量不大的，裝三聯供增加的熱水安裝成本已經可以買一個很好的電熱水器了。泳池?zé)岜�，采用熱回收三�?lián)供的比較多，這是三聯供的應用比較好的市場，制冷季比較長的地區，用水量大的話，選用熱回收還是有一定優勢的;但是冬季熱水和供暖的總的主機配比量比分開做減不了多少，有些項目考慮到系統的穩定性，會單獨來做，互不干擾。 (本段灰色字由編輯添加，非劉老師分享)
經驗四：要有聯動控制中心
什么是聯動控制中心呢?我在這里給大家解釋一下，比如我們家裝一百平米左右，有五到六個風盤，那么就有聯動控制中心，在有了這樣一套系統以后，當我們開啟任意一個風盤，系統就會給主機和水泵供電。
當我們關閉所有風盤的時候，系統就會把主機和空調地暖循環的水泵斷電，通過這種方式能夠有有效地降低能耗。兩聯供的控制中心，我們可以使用繼電器自制，只要你了解原理，自己做一個也是可以的。如果自己不會做，可以在市場上購買一些現成的產品，在這里我給大家推薦一個。
如果沒有這套聯動控制系統的話，那我們的主機是受水溫控制的，當用戶在不使用空調的時候或不使用地暖的時候，主機不能感知，它只能根據水溫來控制是否啟用。比如夏天，我們不使用空調，那么主機也會對系統中的水制冷沒這樣的話就會造成能耗的浪費。
我手機上有一張家裝兩聯供系統閉式一次系統的圖片，我自己用CAD畫的，發給大家看看，有不足之處歡迎提出來。
經驗五：系統盡量加純水
在安裝地暖空調兩聯供系統的時候，我們很多人可能都沒有太注意這個水質問題。因?yàn)楦鞯厮|(zhì)不同，有些水中的鈣、鎂離子含量比較低，加在系統中可能問題不大。而有些地區水中的鈣、鎂離子特別高，加到系統中，用上一年最多兩年，有可能造成管道、Y型過濾器、水泵、機組等堵塞，嚴重影響使用。比如我們?cè)诎惭b的過程中就遇到過，其中有一個用戶，他家里的水硬度值達到了四百五。
因?yàn)榧已b的型兩聯供系統中用水量不大，所有需要用純水，可以直接從市場上購買，也可以自己備一臺純水機，否則的話直接使用自來水或地下水，后期因?yàn)樗|(zhì)的問題造成管道、Y型過濾器、水泵、機組等堵塞。
另外，在冬季氣溫比較低的地區，還要加一定量的防凍液或者酒精，防凍液一般有說明書，酒精的話推薦家99°的工業酒精，酒精的量根據實際情況和系統中循環水量來調節。比如系統中循環水量100L，加一公斤酒精，水的酒精含量基本上為1%，那么水的結冰溫度就為-1℃。我前期做的幾個項目用的都是酒精，我的經驗是系統中循環水量100L，我就加五公斤酒精，因?yàn)槲覀冞@里最低-5℃，系統中水的含量為5%，因此可以抵抗-5℃的環境(不結凍)。
很多地區冬天氣溫較低，用戶不使用地暖或夜間長時間停電時，容易造成管道或機組凍裂，因此需要加一定量的防凍液或酒精。
經驗六：風機盤管一定要加兩通球閥
我最初做的第一個項目，因?yàn)闆](méi)有加兩通球閥，有的房間在不使用的時候也會感到風口有冷風出來，同時系統的用電量也會稍微偏大。所有根據這個經驗，后期做的項目都加了兩通球閥，加裝的位置在風機盤管的出水口，并且在整個系統中，如果有五六個風盤，那么至少有一個風盤要裝一個三銅球閥。

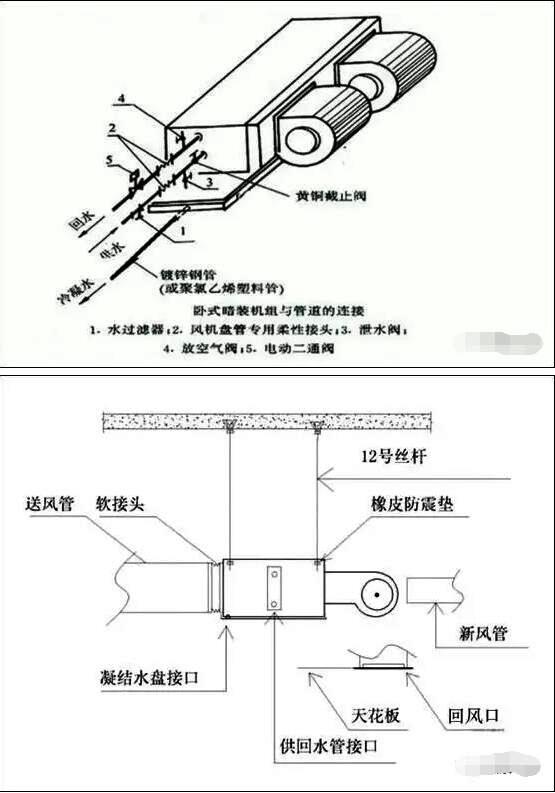

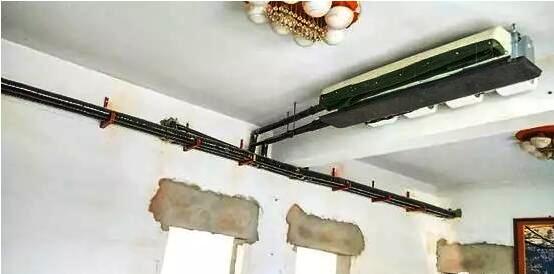

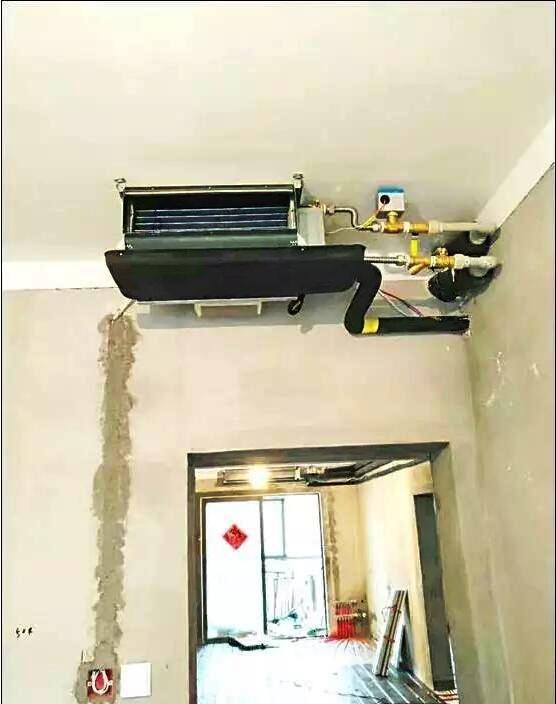

圖2的安裝就相當規范，大家可以看一下，在風盤的進水口有球閥和Y型過濾器，風盤的出水口有兩通球閥和手動球閥，而且風盤進水口都有波紋軟管連接。關于風機盤管的安裝，我這邊還有兩張圖，發給大家看一下。
為什么系統中還需要一個風盤加三通球閥呢?是這樣的，如果全部采用兩通球閥，當用戶使用風盤量比較少，只開一個或者兩個的時候，系統中水的阻力很大，容易引起管道震動，進而產生噪音。
經驗七：家裝小型兩聯供系統壓力建議為4公斤
家裝兩聯供系統一般采用閉式系統比較好，建議壓力為0.4兆帕及四公斤，最大不要大于六公斤，最低不低于兩公斤。系統壓力太低的話，管路阻力會增加，水泵也比較容易進空氣，而系統壓力太大，閥門和管道容易出現破裂或漏水。
經驗八：盡量使用屏蔽泵或多級離心泵
家裝的兩聯供系統水泵的選型很重要，一般家裝兩聯供系統，推薦采用一次閉式系統，由于一次閉式系統各點壓力相等，所以可以不用考慮。水管的落差只用考慮管道彎頭和長度的主力，因此可以不使用增壓泵，而改用屏蔽泵或多級離心泵。
根據我安裝的前期的經驗，因?yàn)樵鰤罕玫墓β时容^大，噪音也比較大，一百平米左右的承壓式一次系統，主機的水阻約為4米，風機盤管水阻約為3.5到4米，管道彎頭及水管沿程阻力大約為3米，考慮到后期管道結垢或有臟東西造成Y形過濾器輕微堵塞的情況，那么建議在選擇水泵的時候選擇揚程為十五米左右，流量每小時三立方的水泵。
經驗九：所有管路必須要加保溫
不管是我們?cè)谧黾已b兩聯供系統，還是做熱水工程的時候，室內的管道，特別是吊頂層里面的管道必須加保溫，尤其是兩聯供系統，冷凝水排水管要使用保溫棉，并且要用膠帶扎好，防止冷凝水泄漏。

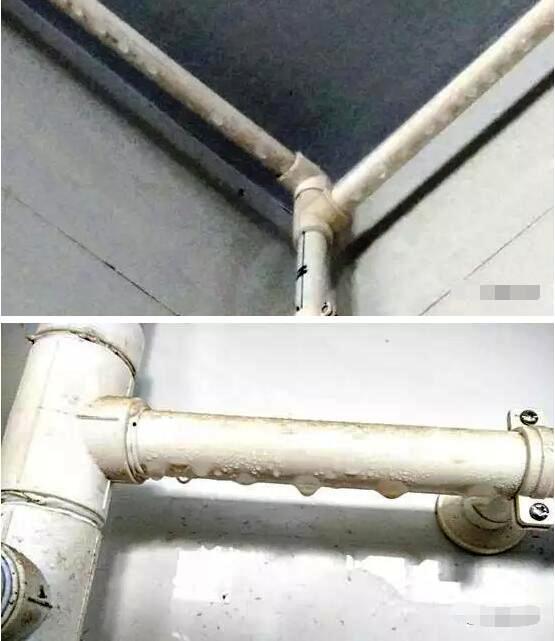

我這里有兩張圖，這大概是7月份拍攝的冷水管，大家可以清楚地看到外面有冷凝水，而且量還比較大，所以這就是冷水、熱水、冷凝水管道都必須要做保溫的原因。
經驗十：冷凝水管的選型很重要
冷凝水管一定要用不易變型的管材，大多使用PVC-U，不能使用PPR管做冷凝管使用，冷凝水管容易變形，管道形成氣堵，造成冷凝水排水不暢，冷凝水管的管徑一般使用DE25管。
經驗十一：冷凝水管與風盤連接處用軟管
由于風盤管工作時會有震動，故風機盤管與進回水管、冷凝水管的連接處一定要用軟管，一般采用波紋管或硅膠管。如果采用PPR或鐵管直接連接，時間久了，容易因震動導致管接處脫落或斷裂。
經驗十二：系統最高處要安裝自動排氣閥
在家裝兩聯供系統水箱位置不太好確定的情況下看，我們要根據現場情況來確定，如果能安裝在最高處當然更好。但是有些情況下只能安裝在地面或更低的地方，那么系統中就要考慮排氣問題，如果水箱安裝比系統管路高，可以在水箱頂部裝一個自動排氣閥，因?yàn)轱L(fēng)機盤管和地暖都有手動排氣閥。
如果水箱位置比系統管路低，除了緩沖水箱必須安裝自動排氣閥外，系統的進水和回水管道最高處也必須加裝自動排氣閥，否則若管路進空氣，輕者會增大水阻的影響，嚴重時會導致水路氣堵，循環不通。
有人會說，系統不是有壓力嗎，怎么會進空氣呢?因?yàn)槎煸趲У嘏茻釙r(shí)，水中的空氣會釋放出來一些。
經驗十三：系統主管道一定要平直
整個系統的主管道一定要平直，順?biāo)鞣较蚵杂猩掀伦詈茫簿褪钦f(shuō)進水管稍稍往上抬，回水管稍稍往下降，這樣可以方便管道中空氣的排放，而且主管道切不可走U型，會形成氣堵，及時用軟連接也不行。
以上是我這幾年在安裝加裝兩聯供系統中遇到的一些問題所總結出來的經驗，若有不足之處或不正確的地方，歡迎指正。
