超低溫空氣源熱泵工作原理

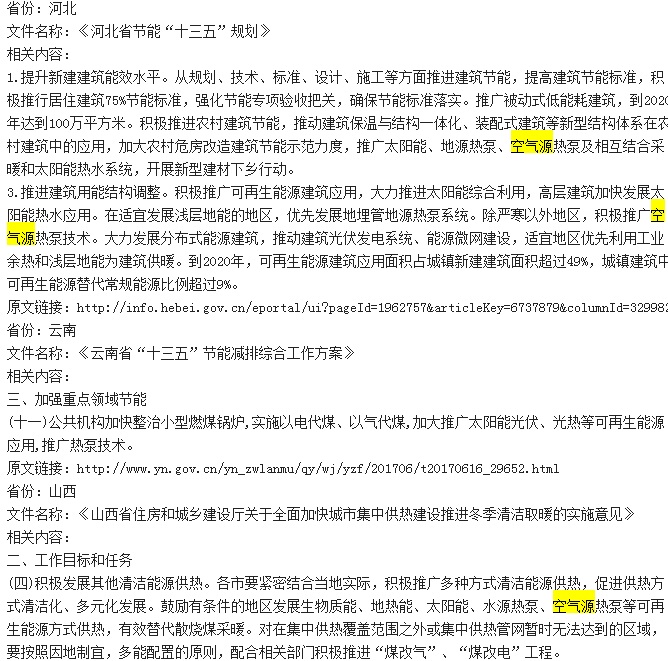

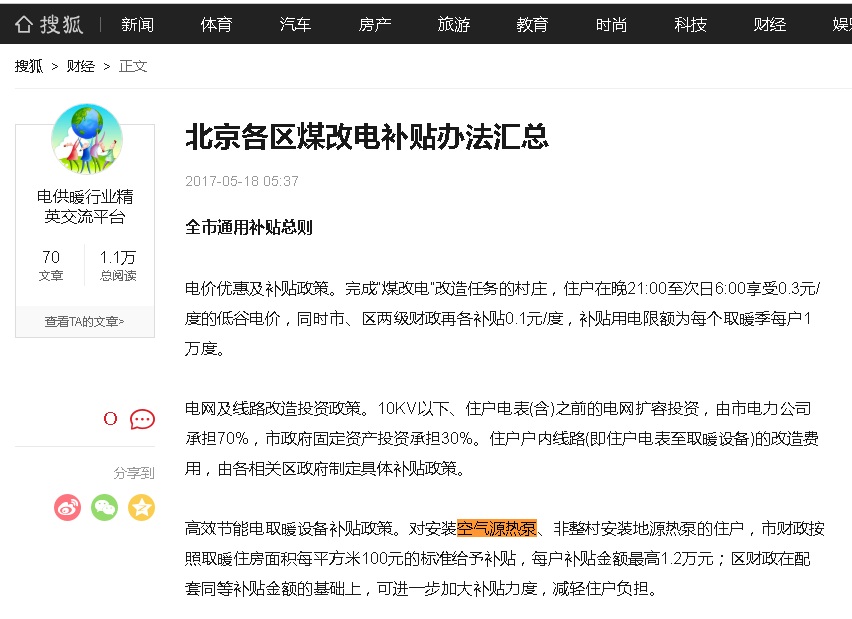

空氣源熱泵產品進入我國近二十年來，已經讓人們感受到了這種高科技清潔能源產品帶來的節能舒適的供暖制冷體驗，近兩年隨著中央“煤改電”政策的強制推廣落實，各省市政府也放出優惠政策支持空氣源熱泵產品的推廣，可以說空氣源熱泵被列入“煤改電”項目實施的重點推薦產品。

那么，在我國南方地區深受歡迎的空氣源熱泵熱泵產品在寒冷的北方地區可以適用嗎？答案是肯定的！因?yàn)?strong>超低溫空氣源熱泵的出現也可以讓北方居民同樣享受到舒適經濟的采暖制冷及生活熱水體驗了，這當然要從超低溫空氣源熱泵的工作原理講起……

了解空氣源熱泵的朋友都知道，它是利用設備內的吸熱介質(冷媒)從空氣或自然環境中采集熱能，經壓縮機壓縮后提高冷媒的溫度，并通過熱交換器冷媒放出熱量加熱冷水，同時排放出冷氣，制取的熱水通過水循環系統送入用戶進行采暖或直接用于熱水供應。簡而言之，就是通過消耗少量的電力來實現熱量搬運，從而達到制冷、制熱的目的。而普通空氣源熱泵運行的氣溫環境最好在零下10度以上，如果在零下10-25度長時間運行最可能出現的問題：第一.機組無法化霜不斷積累增厚的霜層會導致機組空氣轉換能力下降，冷媒的循環量減少進而使整體制熱能力下降。第二.壓縮機容易出現故障：排氣溫度快速升高，工質過熱度過高，在工質過熱的情況下，冷凝器內工質的導熱系數急劇降低，同時潤滑油溫度升高，黏度下降，影響壓縮機正常潤滑。

魯禹噴氣增焓超低溫空氣源熱泵機組是采用國際先進水平的噴氣增焓技術，是魯禹熱能工程師技術研究開發中心的重點技術成果，該產品在低溫環境中比同類產品能效高30%以上，是北方寒冷地區理想的冬季采暖設備，與普通型空氣源熱泵主要的區別在于運行環境溫度更低，效率更高，穩定性更好，目前在北方市場已經得到了推廣和使用，并已經成為了很多地區煤改電指定使用的產品。機組運行基本原理依據是逆卡諾循環原理：液態工質首先在蒸發器內吸收空氣中的熱量而蒸發形成蒸汽(汽化)，汽化潛熱即為所回收熱量，而后經壓縮機壓縮成高溫高壓氣體，進入冷凝器內冷凝成液態(液化)把吸收的熱量發給需要的加熱的水中，液態工質經膨脹閥降壓膨脹后重新回到膨脹閥內，吸收熱量蒸發而完成一個循環，如此往復，不斷吸收低溫源的熱而輸出所加熱的水中，直接達到預定溫度。相比于普通熱泵在 -10℃及更低溫度下，由于蒸發溫度過低，引起蒸發量較少，導致壓縮機回氣量少，從而影響冷凝放熱。超低溫?zé)岜迷黾恿艘粭l聯通壓縮機的噴射增焓支路，當壓縮機回氣不夠時，噴射增焓支路會給壓縮機補氣，這樣冷凝器的放熱量就會提高，因此在 -25℃的溫度下仍能正常制熱。從這幾年的運行情況來看，在環境溫度 -20 度的時候綜合的COP 還高達 2.0 左右，在 -25 度的情況下還能正常制熱，所以機組最低的運行環境溫度 -25 度能正常運行制熱的。

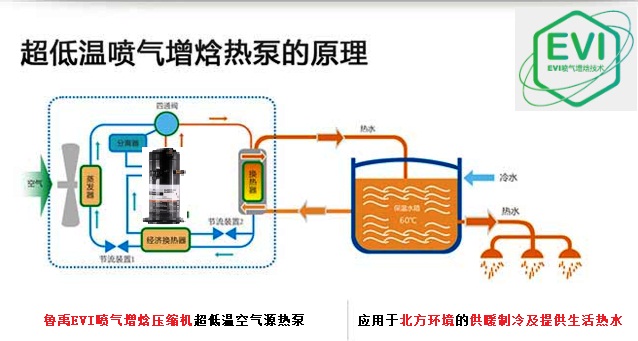

超低溫空氣源熱泵工作原理

魯禹超低溫空氣源熱泵北方及新疆部分城市工程案例

超低溫空氣源熱泵在低溫環境下能效：

  超低溫空氣源熱泵同樣是通過吸收空氣中的熱量，經過壓縮機做功產熱的節能設備，環境溫度的高低會直接影響到它的效率的; 通過使用證明：

·超低溫空氣源熱泵在環境溫度 -25 度是可以正常運行制熱的;

·EVI回路氣體進入壓縮機后，通過特殊設計的通道注入渦旋盤，注入渦旋盤的氣體經過壓縮，和吸氣口吸入的氣體一起排出進入制熱循環。

·噴氣增焓帶來熱能力的上升

·追加噴射的中壓冷媒增加20%的冷媒循環量，以1臺壓縮機實現2次壓縮強熱效果循環壓焓圖

魯禹噴氣增焓技術突破性的克服了以往的低溫環境下制熱效果差的問題，造就了魯禹超低溫空氣源熱泵的專屬優勢：采用魯禹EVI噴氣增焓技術，相比傳統供熱方式，可節約高達70%的運行成本，熱水溫度高達60度；-25度低溫環境下強勁制熱穩定運行，使空氣源熱泵機組在北方地區的應用成為現實。

*秒殺融霜技術

魯禹的控制系統實時監測室外環境溫度和熱交換器翅片溫度變化，判定是否需要進入除霜模式，當實時監測的翅片溫度達到預定值時，主機系統自動進入或退出除霜模式，避免無霜除霜或化霜不盡，提高除霜效率從而提高制熱能力。

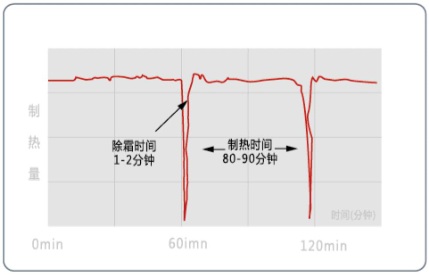

魯禹熱泵融霜曲線圖：2分鐘內集中高效的那副除霜技術及90分鐘越長的制熱時間，有效保證室內溫度平衡、舒適。

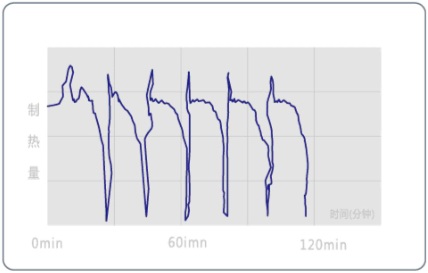

普通熱泵融霜曲線圖：頻繁化霜及制熱時間短，導致室內溫度無法上升，驟冷驟熱。

*防二次長冰技術

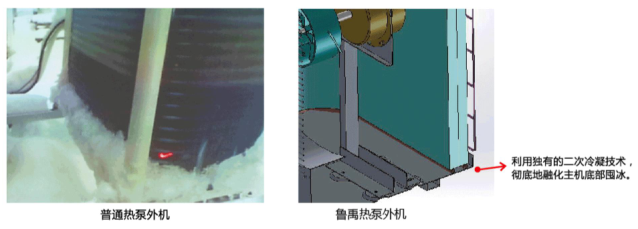

由于主機制熱，化霜時易產生積水，而這些積水在高溫寒冷地區在主機底部囤積、結冰、影響系統的性能。魯禹的二次冷凝盤融冰技術，更徹底地融化底部囤冰，從而保證主機始終保持優越的性能

從以上的講解，您是否對超低溫空氣源熱泵原理有所了解呢？從圖示可以看出魯禹超低溫空氣源熱泵的噴氣增焓熱泵的工作范圍遠遠大于普通熱泵的工作范圍，完全可以把空氣源熱泵應用于冬季采暖的范圍從長江以南地區拓寬至黃河流域，華北等冬季寒冷地區，目前市場上常見的熱泵類型有超低溫空氣源熱泵;常規熱泵，高溫?zé)岜�，泳池�(zé)岜玫鹊取?/span>我們?cè)谶x用產品的時候，要根據氣候環境不同的地區，場所選用不同的低溫型熱泵或者常規型熱泵，以保障在低溫 -25 度的場所適用。注意！魯禹EVI噴氣增焓技術、秒殺融霜技術和防二次長冰技術只是魯禹超低溫空氣源熱泵核心技術中的三個重要技術，共有8大技術為您的低溫環境采暖保駕護航，哪8大技術？且聽小禹下回分解之《魯禹超低溫空氣源熱泵的8大優點》
