洗浴廢水余熱回收圖

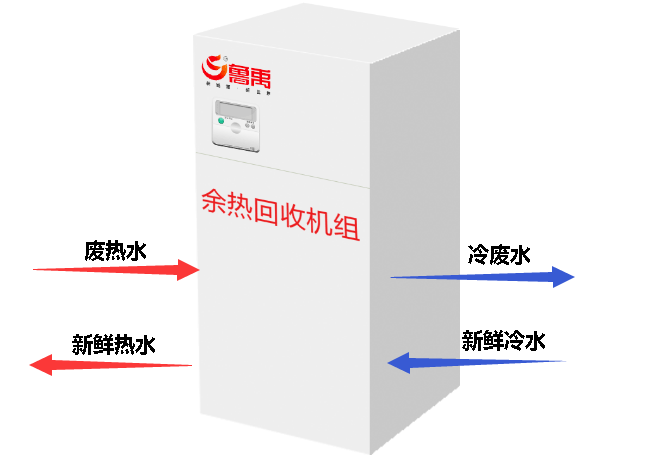

魯禹洗浴余熱回收系統的主要工作原理：

借助模塊機組系統，消耗少量電能，把存于洗浴污水中的低位熱能“提取”出來，為用戶供熱水；其能量流動是利用系統機組所消耗能量（電能）吸取的全部熱能（即電能+吸收的熱能）一起排輸至高溫熱源，而消耗的能量所起作用是使介質轉換至高溫高壓狀態，從而達到吸收低溫熱源中熱能的作用。

運行原理：

1.將經過處理的污水進入污水箱沉淀保溫。

2.經由水泵將其輸送到洗浴熱回收機組熱水側;

3.與上部同時，將新鮮冷水（待加熱的冷水 ）輸送到機組冷水側，使污水和新鮮冷水在機組內部完成對流換熱，提升新鮮冷水至可使用溫度

一般沐浴噴頭出洗浴熱水的溫度在40余度，經人體從頭到腳流到下水井的廢水溫度在35度左右，這些熱量被白白的浪費扔掉。而同樣的廢水經過魯禹熱回收機組再排放時的溫度只有3-5度。35減去5度這就意味著有30度的熱能留在了機組里，在把14度左右的新鮮冷水引進機組里，14度加上30度等于44度，（注意！只是回收熱量不是回收水�。�魯禹熱回收系統加熱1噸熱水的運營成本只需4度電，比電加熱節省75%以上電費，比燃煤、燃氣鍋爐節省50%以上運行成本。
