超低溫空氣源熱泵采暖應用北京某污水處理廠​
作者： 發布于：2017-11-14 17:52:00

超低溫空氣源熱泵采暖應用北京某污水處理廠

一、工程概況

水廠面積2000㎡,解決廠區冬季采暖,夏季制冷問題。采用魯禹超低溫空氣源熱泵機組作為室內提供熱量的設施，機組最低運行溫度可達-25℃，北京冬季不用任何輔助能源可正常工作。

二、冬季采暖機組選定

冬季采暖面積為2000㎡，室內設計溫度范圍18℃-23℃，冬季設計室外平均溫度為：-5℃。供暖末端采用風機盤管采暖,

夏季制冷面積為2000㎡，室內設計溫度范圍23℃-26℃，夏季設計室外平均溫度為：35℃。制冷末端采用風機盤管采暖

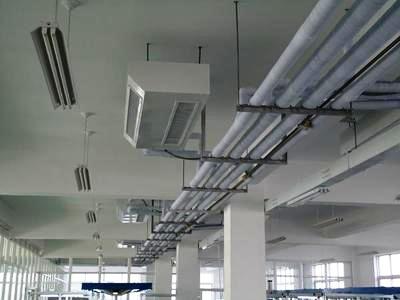

超低溫空氣源熱泵采暖風機盤管

 三、氣象參數參考

北京的氣候?yàn)榈湫偷呐瘻貛О霛駶?rùn)大陸性季風氣候，夏季炎熱多雨，冬季寒冷干燥，春、秋短促。年平均氣溫10~12攝氏度。1月-7~-4攝氏度，7月25~26攝氏度，12月最低氣溫在-15攝氏度。歷史極端最低-27.4攝氏度，極端最高42攝氏度以上。全年無霜期180~200天，西部山區較短。年平均降雨量600多毫米，為華北地區降雨最多的地區之一，山前迎風坡可達700毫米以上。降水季節分配很不均勻，全年降水的80%集中在夏季6、7、8三個月，7、8月有暴雨.
    四、熱負荷計算及機組選定

單位面積冷負荷為300w/㎡,總冷負荷為600kw,單位面積熱負荷為45w/㎡,總熱負荷為90kw,
冬季采暖：10P機臺數=90kw/32kw=3臺；
夏季制冷：10臺10P空氣源熱泵+528kw（10臺53KW）水冷機組（制冷量：600kw-72kw=528kw)

由于機組受氣溫、自來水水溫的影響，熱效率會發生變化，所以我們的方案是冬季最低溫度-5℃工況為標準計算機組的配備。其他時期的熱效率要高于方案設計的標準。

在冬季-15℃工況下，LYK-30rd機組制熱量為32KW，名義功率：8KW

結論：選用3臺.魯禹空氣源熱泵LYK-30RD,可滿足2000平米采暖要求.


五、系統設計及施工相關事項特別說明

（一）系統設計：

1、安裝位置及安裝方式：機組必須安裝在室外。均需要貴方做基礎，基礎高度200MM以上。最好做在整體平面基礎，高度200MM以上。

2、電源符荷及安裝：機組位置電源總負荷約為60KW，控制柜安裝在距離系統最近的地方。需要貴方將總電源連接到控制柜處，要求電源為380V/3相5線制25m㎡以上

（二）、特別事項說明

1、電壓：個別工程會出現電壓過高或過低的現象，造成機組保護停機（機組的電壓380V上下可浮動10%，超出范圍則停機保護）。解決方法：一是單獨引線，二是增設穩壓設備。

2、水壓：系統自來水壓力要求0.2MPa-0.6 MPa，壓力過高、壓力過低或壓力忽高忽低的問題，也會出現機組保護停機。請?jiān)O(shè)法穩壓以保證機組正常運行。

3、水質：自來水硬度不高于150mg/l。（硬度以CaCO3計）

4、荷載：假如系統放在樓面處，需要甲方核實屋面荷載并確定是否具備安裝條件。

5、冬季防凍：我們?cè)O(shè)計的系統具有雙重防凍功能，一是水泵防凍循環，二是伴熱帶加熱保護。甲方需保證冬季的電力供應，如因停電上凍則不在我們的免費服務范圍。

6、保溫：自來水供水管路建議做好保溫，否則會造成冬季上凍無法供水或造成機組制熱效率下降；室內供、回水管路要按照標準進行保溫，否則會造成熱量大量損失，影響系統正常的運行或運行成本過高。

六、運行費用

已全年使用---每月熱水的運行費用20T為例

熱泵熱水技術參數

月份

1

2

3

4

5

6

7

8

9

10

11

12

平均氣溫℃

-5

-3

1.8

8.4

13.8

17.9

21.8

23.3

19.5

12.1

6.5

-1.5

自來水溫度（℃）

10

10

11

15

20

22

22

25

22

15

14

10

熱水溫度℃

50

50

50

50

50

50

50

50

50

50

50

50

機組制熱量kW

22.11

23.02

26.25

31.53

36.1

39.6

39.6

39.6

39.6

34.61

30.73

24.66

機組輸入功率kW

7.56

7.59

7.62

7.81

7.93

7.99

8.04

8.06

8.01

7.86

7.76

7.61

熱水噸數

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

臺數

3

3

3

3

3

3

3

3

3

3

3

3

機組運行時間h

14.02

13.47

11.52

8.61

6.44

5.48

5.48

4.89

5.48

7.84

9.08

12.57

機組COP

2.92

3.03

3.44

4.04

4.55

4.96

4.93

4.91

4.94

4.40

3.96

3.24

日耗電量kWh

318.1

306.7

263

201.62

153.26

131.38

132.21

118.33

131.71

184.85

211.41

287.1

 每月天數

31

28

31

30

31

30

31

31

30

31

30

31

月耗電量kWh

9860

8588

8162

6049

4751

3942

4098

3668

3951

5730

6342

8899

月費用

7888

6870

6529

4839

3801

3153

3279

2935

3161

4584

5074

7119

合計費用

59233

電按照0.8元/度計算，則每年的運行費用為59233元

注：（1）、運行費用不含循環水泵，增壓泵，管路循環部分及其他機組以外的電氣設備耗電量。

    （2）、在實際應用中，運行費用會出現差異，主要是水箱以及管路的熱損失造成的，客流量越大單位成本越低，客流越少單位成本越大。

    （3）、本運行費用為每天熱泵生產20噸50℃ 熱水所消耗的費用。

附：

（一）、電鍋爐運行費用測算

電鍋爐運行費用測算（0.8元/度）

月份

1

2

3

4

5

6

7

8

9

10

11

12

平均氣溫℃

-4

-3

1.8

8.4

13.8

17.9

21.8

23.3

19.5

12.1

6.5

-1.5

自來水溫度（℃）

10

12

16

17

20

24

25

25

24.5

18

15

14

熱水溫度℃

50

50

50

50

50

50

50

50

50

50

50

50

熱水噸數

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

所需熱量kW

930

884

791

767

698

605

581

581

593

744

814

837

熱效率

0.95

0.95

0.95

0.95

0.95

0.95

0.95

0.95

0.95

0.95

0.95

0.95

日耗電量kWh

979

930

832

808

734

636

612

612

624

783

857

881

 每月天數

31

28

31

30

31

30

31

31

30

31

30

31

月耗電量kWh

30355

26047

25802

24235

22766

19094

18972

18972

18727

24284

25704

27319

月費用

24284

20837

20641

19388

18213

15275

15177

15177

14982

19427

20563

21856

年運行費用

225821

（二）、燃?xì)忮仩t運行費用測算

燃?xì)赓M(fèi)用表

月份

1

2

3

4

5

6

7

8

9

10

11

12

平均氣溫℃

-3.7

-2.5

2

7.5

12.9

17.6

21.9

23

18.6

13.2

6

6

自來水溫度（℃）

10

18

16

17

20

24

25

25

24.5

18

15

15

熱水溫度℃

50

50

50

50

50

50

50

50

50

50

50

50

噸位L

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

熱水負荷

800000

640000

680000

660000

600000

520000

500000

500000

510000

640000

700000

700000

燃值kcal/m3

8400

8400

8400

8400

8400

8400

8400

8400

8400

8400

8400

8400

單價（元/m3）

3.6

3.6

3.6

3.6

3.6

3.6

3.6

3.6

3.6

3.6

3.6

3.6

能效比

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

日消耗KG

106

85

90

87

79

69

66

66

67

85

93

93

 每月天數

31

29

31

30

31

30

31

31

30

31

30

30

月耗量m3

3280

2455

2788

2619

2460

2063

2050

2050

2024

2624

2778

2778

月費用

11810

8838

10038

9429

8857

7429

7381

7381

7286

9448

10000

10000

年運行費用

107895

（三）、燃油鍋爐運行費用測算

燃油費用表

月份

1

2

3

4

5

6

7

8

9

10

11

12

平均氣溫℃

-3.7

-2.5

2

7.5

12.9

17.6

21.9

23

18.6

13.2

6

6

自來水溫度（℃）

10

18

16

17

20

24

25

25

24.5

18

15

15

熱水溫度℃

50

50

50

50

50

50

50

50

50

50

50

50

噸位L

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

20000

熱水負荷

800000

640000

680000

660000

600000

520000

500000

500000

510000

640000

700000

700000

燃值kcal/KG

10300

10300

10300

10300

10300

10300

10300

10300

10300

10300

10300

10300

單價（元/KG）

7.2

7.2

7.2

7.2

7.2

7.2

7.2

7.2

7.2

7.2

7.2

7.2

能效比

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

0.90

日消耗KG

86

69

73

71

65

56

54

54

55

69

76

76

每月天數

31

29

31

30

31

30

31

31

30

31

30

30

月耗量KG

2675

2002

2274

2136

2006

1683

1672

1672

1650

2140

2265

2265

月費用

19262

14416

16373

15379

14447

12117

12039

12039

11883

15410

16311

16311

年運行費用

175984

七、費用比較

熱泵熱水系統其他系統投資及運行綜合經濟分析

對比條件：一、每天20噸熱水，水溫50℃；

二、使用周期：熱泵熱水機組使用壽命15年，所以使用周期按照15年計算。

比較內容

熱泵熱水機組

燃油鍋爐

電鍋爐

燃?xì)?/span>

太陽能

費用比較







年運行費比較

6萬

18萬

22.5萬

11萬

8.8萬

熱泵年節省費用

 

12萬

16.5萬

5萬

3.8萬

熱泵投資回收

 

2年

1.5年

3.5年

1年

其他相關內容比較

危險程度

無壓力隱患

壓力容器，爆炸隱患

壓力容器，爆炸隱患

壓力容器，爆炸隱患

夏季易爆管

管理程度

無

需要專人看管

需要專人看管

需要專人看管

無

 

 

須持證上崗

須持證上崗

 

 

使用壽命

15年

6年

7年

6年

10年

熱效率（COP）

全年平均370%

90%

95%

95%

 

能源單價

0.8元/kwh

7.2元/kg

0.8元/kwh

3.6元/立方

0.8元/kwh

社會趨勢

政府倡導

燃料價格高

政府逐步限制以至淘汰

 

 

占用空間

只需要室外平臺

需專門鍋爐房

需專門鍋爐房

需專門鍋爐房

占地面積較大

八、熱泵熱水系統設計參考相關規范

 建設單位提供的關于本工程的有關資料和設計要求。

 國家現行的設計規范、規程。

《商用或工業用及類似用途的熱泵熱水及》

《熱泵熱水系統選用與安裝》（國家建筑標準設計圖集06SS127）

《建筑給水排水設計規范》GB50015-2003

《室外給水設計規范》GB50013-2006

《給水排水制圖標準》 T50106-2001

《建筑給排水及采暖工程施工質量驗收規范》GB50242-2002


超低溫空氣源熱泵污水處理場案例
